BM 50 E Teknik Bilgiler

Kullanılan bara mili özellikleri CK45 Çelikten üretilmiştir.bm 50 e teknik bilgiler 1

Dış katmanda 3,5mm indiksiyon ile 62 HRC sertleştirme ve 0,20 mikron krom kaplama yapılmıştır, Bu sayede mukavemet ve dayanım artmış aynı zamanda darbelere karşı dayanıklıdır.

2 adet milin birleşim noktası hassas MK3 konik bağlama sistemine sahiptir.

Konik bağlantı sistemi ile cok sık kullanılan yerlerde pratik olarak montajı çok kolaydır.2 mil bağlantı ekseninde takılma yapmaz.

MORS bağlantıya MK3 madren takılabilir.

Delik delme ve kılavuz çekme işlemi uygulanabilir.

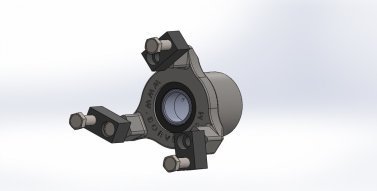

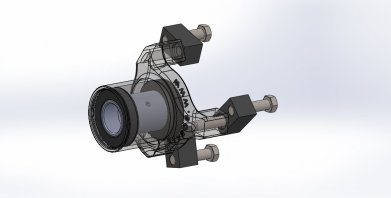

MİL TAŞIYICI YATAKLAMA SİSTEMLERİMİZ


bm 50 e teknik bilgiler 2bm 50 e teknik bilgiler 3

Mil taşıyıcı yataklama sistemiz avrupada kullanılan modelle aynı özelliktedir.

Dış çapta çelik bir taşıyıcı içerisine yerleştirilmiş 2 adet rulman ve rulmana yerleşitirilmiş 62 HRC 8620 çelik burç sisteminden meydana gelmiştir.

Çift rulman artı çelik burç işlenen yüzeyin kalitesini arttırmaktadır, aynı zamanda bara milinin daha rahat kaymasını sağlamaktadır. Mil üzerindeki vibrasyonu azalmakta kesme hızı ve kesme derinliğini daha yüksek tutmamızı sağlamaktadır.Makinanın çalışma verimini %50 arttırmaktadır.

İŞLEVSELLİKLERİ TEKNİK BİLGİLER
  • Deli̇k i̇çi̇ tornalama
  • Deli̇k i̇çi̇ otomati̇k kaynak dolgusu
  • Deli̇k di̇ştan kaynak dolgusu
  • Delme mors matkap i̇le
  • Kilavuz çekme
  • Yüzey torna (ki̇t 180 i̇le)
  • Diş yüzey i̇şleme (exstra eki̇pmanlar i̇le)
  • Segman kanallarinin oluşturulmasi. (ki̇t 180 i̇le)

Delik İçi Torna Kapasitesi
42mm’den 400 mm’ye Kadar

Delik İçi Kaynak Kapasitesi
65 mm’den 400mm’ye Kadar

MODEL MOTOR TİPİ AĞIRLIK KG HIZ/DV./DK. STROK KAPASİTE CK/45 KAPASİTE KAYNAK
BM50 AC SERVO MOTOR 23 KG 230 RPM/DK 110 mm 42-400 mm 60-400
