Teknik Bilgiler

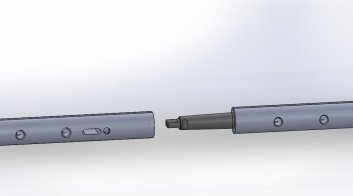

Kullanılan bara mili özellikleri CK45 çelikten üretilmiştir.bara mili bağlantı sistemi

Dış katmanda 3,5mm indiksiyon ile 62 HRC sertleştirme ve 0,020 mikron krom kaplama yapılmıştır, Bu sayede mukavemet ve dayanım artmış aynı zamanda darbelere karşı dayanıklıdır.

2 adet milin birleşim noktası hassas MK3 konik bağlama sistemine sahiptir.

Konik bağlantı sisteminin montajı çok kolaydır. Eksenel salgı hataları olmamaktadır.

MORS bağlantıya MK3 madren takılabilir. Delik genişletme aparatları bağlanarak oring ve segman kanalları açılabilir.

Delik delme ve kılavuz çekme işlemi uygulanabilir.

MİL TAŞIYICI YATAKLAMA SİSTEMLERİMİZ

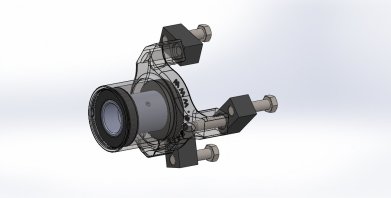

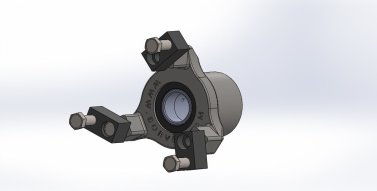

BM40 ANA YATAK MONTAJBM40 ANA YATAK 2

Mil taşıyıcı yataklama sistemiz GGG40 SFERO Döküm olarak üretilmetedir. Avrupada kullanılan modelle aynı özelliktedir.

Dış çapta çelik bir taşıyıcı içerisine yerleştirilmiş 2 adet rulman arasına hapsedilmiş 62 HRC sertlikte 8620 çelik burç sisteminden meydana gelmiştir.

Çift rulman artı çelik burç işlenen yüzeyin kalitesini arttırmaktadır. Aynı zamanda bara milinin daha rahat kaymasını sağlamaktadır. Mil üzerindeki vibrasyonu azalmakta kesme hızı ve kesme derinliğini daha yüksek tutmamızı sağlamaktadır. Makinanın çalışma verimini %50 arttırmaktadır.

İŞLEVSELLİKLERİ TEKNİK BİLGİLER
  • Deli̇k i̇çi̇ tornalama
  • Deli̇k i̇çi̇ otomati̇k kaynak dolgusu
  • Deli̇k di̇ştan kaynak dolgusu
  • Delme mors matkap i̇le
  • Kilavuz çekme
  • Yüzey torna (ki̇t 180 i̇le)
  • Diş yüzey i̇şleme (exstra eki̇pmanlar i̇le)
  • Segman kanallarinin oluşturulmasi. (ki̇t 180 i̇le)

Delik İçi Torna Kapasitesi
42mm’den 400 mm’ye Kadar

Delik İçi Kaynak Kapasitesi
65 mm’den 400mm’ye Kadar

MODEL MOTOR TİPİ AĞIRLIK KG HIZ/DV./DK. STROK KAPASİTE CK/45 KAPASİTE KAYNAK
BM40 COMPACT AC SERVO MOTOR 23 KG 230 RPM/DK 110 mm 42-400 mm 60-400

BM 40 Uyumlu Aksesuarlar

Kit 180

1

Q40-Q20 mm Bara Mil Seti

Q20-BARA-MİL-SETİ-EKİPMAN

Q40-Q30 mm Bara Mil Seti

Q20-BARA-MİL-SETİ-EKİPMAN
